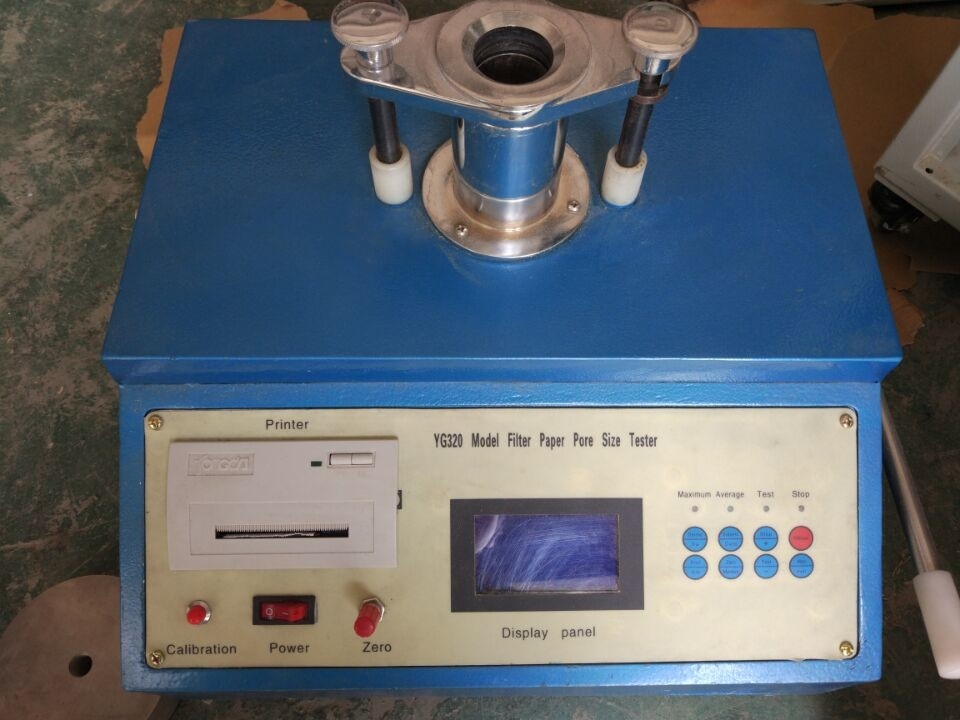

Apparecchiatura di collaudo di carta per la dimensione del poro della carta filtrante, pressione d'aria 0 - 20kpa

Apparecchiatura di collaudo di carta per la dimensione del poro della carta filtrante, pressione d'aria 0 - 20kp

Introduzione

il tester di dimensione del poro 1.Electronic è progettato secondo le norme il controllo di qualità/T794-2007. Secondo il principio di azione capillare, finchè l'aria misurata forzata da una bagnatura liquida del materiale della prova si immerge in, l'aria dalla provetta di più grande tubo del poro di liquido, di modo che il foro corrispondente quando la prima bolla ha richiesto la pressione. Facendo uso della tensione conosciuta della superficie liquida alla temperatura misurata,

la dimensione massima del poro di dimensione e di media del poro 2.The della provetta può essere calcolata facendo uso dell'equazione capillare.

Parametri tecnici

1, il kpa del campo di pressione 00.50-20.00 dell'aria

2, il tasso di pressione di 2-2.5kpa/min

3, lo schermo LCD mostrano la matrice a punti 128 * 64

4, l'accuratezza del ± 1% di pressione

5, la risoluzione di pressione di 0.01kPa

6, una risoluzione dell'apertura di 0.05μm

7, una gamma di misura dell'apertura di 4.57μm-210.8μm

8, lo spessore 0.10-3.5mm della provetta

9, l'area campione 10 del ² del ± 0.2cm

10, il ± 0.5mm del diametro φ35.7 dell'anello

11, il volume di bombole a gas 2.5L

12, dimensione dello strumento (altezza del × di larghezza del × di lunghezza) 275 × 315 del × 440

13, CA di potere 220V

Struttura dello strumento

Lo strumento consiste delle parti meccaniche e del sistema di controllo elettronico di misura.

1, parti meccaniche:

Lo strumento usa la struttura di scatola, composta di seguenti parti (vedi il diagramma)

(1) prova la provetta che preme parte

Un anello di pressione

Banco di prova di B

Tubo di sostegno di C

Camma di compressione di D

La E stringe la maniglia

(2) bombole a gas

(3) pannello di calibratura di velocità:

Una manopola di adeguamento di flusso dell'interfaccia di calibratura del commutatore b dell'interfaccia di calibratura (prova sfocia nel porto di scarico del reagente) c

(4) pannello di controllo

(5) pompa di aria

(6) installazioni elettriche

(7) viti di livellamento
